On évitera toujours la construction de coudes, ou tout autre type de figure, par le biais de courbes
pures (circulaires), étant donné que leur construction nécessite un nombre important de coupes du
revêtement intérieur du conduit. Cela affaiblit la pièce et peut abîmer l’isolant dans le cas d’un mau-
vais façonnage.
Vue sa simplicité, le manuel explique la construction des coudes à un angle supérieur à 90° vif. Vient
ensuite une explication détaillée de la construction des coudes par
la Méthode des tronçons droits
(conseillée) ou par la
Méthode des recouvrements.
3.1.1 Coudes à angle de plus de 90° à partir de conduits droits

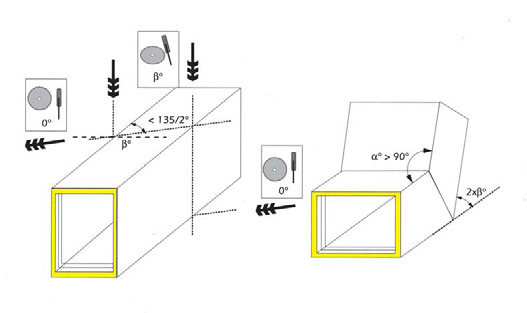

Ces coudes sont réalisés à partir de tronçons droits. On trace une ligne de coupe, comme indiqué sur
le dessin, puis on coupe avec les rabots verts ou la scie circulaire tangentielle selon un plan imagi-
naire qui traverse le conduit et passe par la ligne en question. Les coupes avec le disque incliné
b
° se
font avant et après celles faites avec le disque perpendiculaire à la surface du conduit. Une des pièces
obtenues est tournée pour créer le coude.
Il n’est pas possible de procéder à l’assemblage en l’absence de marge à agrafer
. Il faut donc appli-
quer un cordon de colle sur les bords à joindre, près du bord intérieur du conduit. Une “charnière”
provisoire aura préalablement été réalisée par un morceau de bande aluminium sur le côté intérieur
du coude. Lors de l’assemblage des deux parties, on étale avec une spatule le surplus de colle, côté
intérieur du conduit. À l’extérieur
, on applique puis on lisse ensuite la bande d’aluminium périmé-
trique. Au besoin, pour une meilleure continuité de l’aluminium intérieur
, il est possible d’appliquer
une bande aluminium transversale au niveau des découpes du coude.
Pour réduire les pertes de charge, il est conseillé de poser des déflecteurs sur les coudes à angle infé-
rieur à 135°. Cela se fait en fixant à l’intérieur du conduit une tôle qui tient les déflecteurs ou palettes
en utilisant des vis rondes et des rondelles fixées depuis l’extérieur
. Cependant, on déconseille ce
type d’angle et l’emploi de tels déflecteurs pour le SYSTÈME CLIMAVER car cela complique le
nettoyage.
