B) COUVERCLE

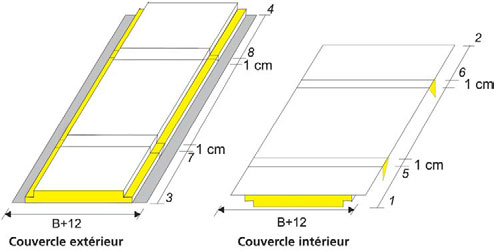

La longueur des entailles du
couvercle est indiquée par la
hauteur B du coude.
Dans ce cas, il faut faire 2
couvercles de longueurs dif-
férentes pour ajuster le coude.
La ligne formée par les
points
1, 5, 6 et 2 (Li) donne
la longueur de l’enveloppant
intérieur et la ligne formée
par les points
3, 7, 8 et 4 (Le)
la longueur de l’enveloppant
extérieur
.
Pour dessiner ces enveloppants, la largeur du panneau doit correspondre à la moitié au moins de la
hauteur B +
12
cm. La longueur du panneau doit correspondre à 3-7-8-4 +
2
cm pour l’enveloppant
extérieur et 1-5-6-2 +
2
cm pour l’enveloppant intérieur. Les deux centimètres supplémentaires sur Li
et Le serviront à faire deux plis pour chaque enveloppant (1
cm par pli). On coupe ensuite avec le rabot
BLEU deux tronçons de panneaux de (B +
12) x (Le +
2) pour le panneau extérieur et de (B +
12) x (Li +
2)
pour le panneau intérieur
.
Pour l’enveloppant extérieur
, on réalise deux coupes droites aux distances 3-7 et 3-8 depuis la base
sur le côté intérieur du panneau. On réalise une nouvelle coupe, cette fois-çi à biseau, à un centi-
mètre des deux coupes précédentes, de façon à pouvoir éliminer la marge et doubler l’enveloppant
suivant le tracé du coude.
On répète la même opération pour l’enveloppant intérieur mais en prenant cette fois comme repères
les points
1-5 et 1-6. Les coupes seront faites sur la partie extérieure du complexe.
C) ASSEMBLAGE
Au final, on assemble et agrafe les quatre pièces ensemble. Enfin, les jonctions sont recouvertes par
une bande aluminium sur le côté extérieur du complexe.
3.2
RAMIFICATIONS DOUBLES
La ramification est la pièce qui fait bifurquer le débit de l’air circulant à l’intérieur du réseau. La
bifurcation peut s’effectuer sur un seul débit (ramification simple ou en “r”) ou sur les deux débits
(ramification double ou “pantalon”).
Il existe différents types de ramifications ou bifurcations. Pour leur tracé, nous nous baserons sur les
explications précédentes, avec quelques explications supplémentaires en fonction de chaque pièce.
Il convient de rappeler que la ramification principale doit toujours avoir la plus grande section afin
de permettre une meilleure distribution.
