3.2.1 Ramifications doubles par tronçons droits

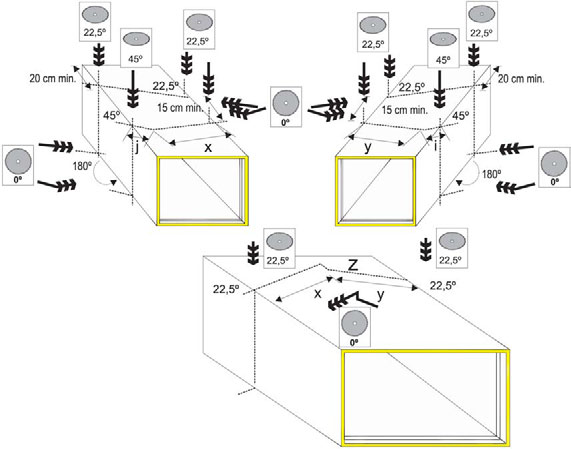

Les coudes des ramifications de cette figure, appelée communément “pantalon” (cf. schéma) se font
selon les indications des paragraphes précédents. Les deux coudes peuvent avoir des sections diffé-
rentes, dont la somme est supérieure à celle du conduit principal, même si la hauteur reste la même
que celle du tronçon principal.

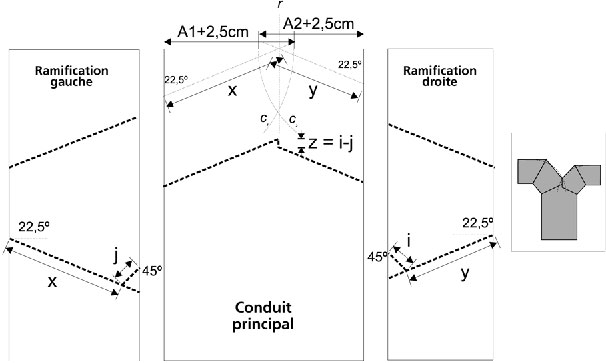

La première étape est de tracer une ligne r perpendiculaire à la coupe du conduit principal qui passe
par l’intersection des courbes de rayon
c1 (A1 + 2,5
cm)
et
c2 (A1 + 2,5
cm)
, A1 et A2 correspondant
aux largeurs respectives des coupes intérieures des ramifications.
