3.1.2 Coude de 90° par la méthode du tronçon droit
C’est la méthode recommandée pour la fabrication des coudes. On part d’un tronçon droit, qui, dans
le cas des conduits du SYSTÈME CLIMAVER A2, est construit à partir de profilés en L.
Sont ensuite
détaillées les différentes étapes nécessaires pour l’élaboration de coudes.

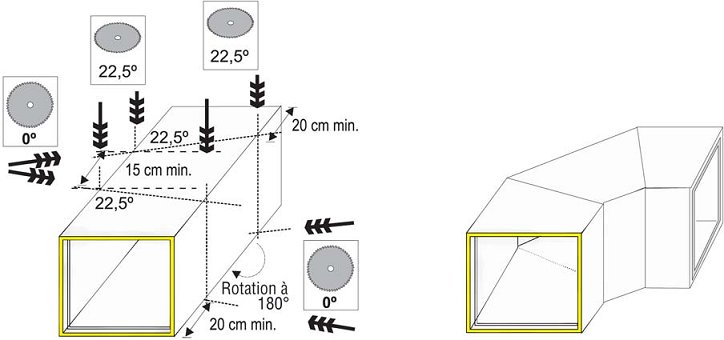

Sur l’un des côtés du tronçon droit, on mesure un angle de 22,5° par rapport à une section perpen-
diculaire imaginaire et une ligne est tracée. L
’opération est répétée sur le côté opposé et les deux
lignes sont reliées par des lignes verticales tracées sur les deux autres côtés.
La règle-équerre s’avère également très utile.
Muni des rabots verts ou de la scie circulaire, on coupe le conduit suivant les lignes, en faisant atten-
tion à l’inclinaison des lames et du disque de la scie de coupe (perpendiculaire à la superficie du conduit
au niveau des lignes avec un angle de 22,5° et avec un angle incliné de 22,5° pour les verticales). On
obtient ainsi la première pièce du coude.
On répète la même opération à plus de 15
cm des lignes venant d’être tracées mais cette fois avec un
angle de 22,5° symétrique au précédent. Les trois tronçons du conduit sont ainsi obtenus.
La pièce intermédiaire est retournée de 180° et le coude est formé.
Il n’est alors pas nécessaire de poser des déflecteurs.
L
’assemblage des pièces est expliqué au paragraphe précédent.
Il faut faire attention à bien respecter l’angle de 22,5°. Si cette mesure s’avérait inexacte, on obtien-
drait des coudes de moins de 90° (coudes fermés) ou de plus de 90° (coudes ouverts).
