Le schéma suivant montre les différentes mesures en mm., les rabots à employer et les endroits où les
utiliser
. Les mesures du dessus sont celle qui devraient être prises en compte en cas de non-utilisation
de la règle-équerre.
SYSTÈME CLIMAVER A2
La fabrication d’un tronçon droit de conduit du SYSTÈME CLIMAVER A2 se base sur les explications
données précédemment.
– Les tronçons droits sont réalisés à partir de panneaux
CLIMAVER A2
comme expliqué ci-avant.
–

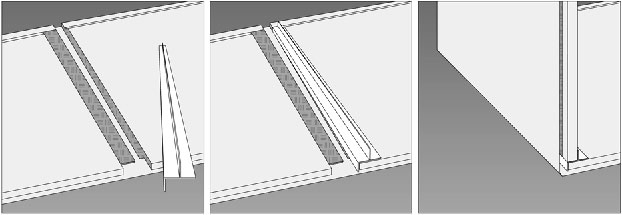

Dans chaque rainure à mi-bois faite par les outils de coupe, on placera un
PROFILÉ
CLIMAVER
L de 1,155
m de long pour relier chaque joint longitudinal interne du conduit droit.
2.2
FABRICA
TION D’UN CONDUIT DROIT DE DEUX PIÈCES
A) SANS LA RÈGLE-ÉQUERRE
Les dimensions du conduit à réaliser sont inscrites sur le panneau. Cependant, à la différence du
paragraphe précédent, on ne marque qu’une fois la base et la hauteur
, compte tenu des augmenta-
tions ou réductions dues aux lames (A-4 / B+4
cm).
Sur ces marques, on positionnera une règle ou un guide pour les rabots, en passant d’abord la lame
ROUGE et ensuite la BLEUE, laquelle laissera une marge pour l’agrafage.
