On répète le processus pour obtenir l’autre moitié du conduit.
Une fois les deux pièces du conduit obtenues, on retire les chutes, conformément aux explications du
paragraphe précédent.
B) AVEC LA RÈGLE-ÉQUERRE
La seule différence avec la méthode précédente réside dans les mesures pour le schéma du conduit.
Dans ce cas, il n’est pas nécessaire d’établir des repères de chaque côté du panneau ni de tenir compte
des baisses ou augmentations des lames (la règle-équerre y pourvoit). Il suffit simplement d’inscrire
sur le panneau et en partant du bord gauche, les mesures de la base du conduit ainsi que sa hauteur
.
On utilise donc la lame ROUGE pour la première mesure et la lame BLEUE pour la deuxième mesure.
Le reste du travail se fait comme dans le cas précédent.

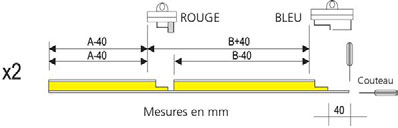

Le schéma suivant montre les différentes mesures en mm, les lames à employer et les endroits où les
utiliser
. Les mesures supérieures sont à réaliser en cas de non-utilisation de la règle-équerre.
2.3
FABRICATION D’UN CONDUIT DROIT D’UNE PIÈCE EN U ET RECOUVREMENT
A) SANS LA RÈGLE-ÉQUERRE
On commence le schéma en inscrivant les mesures de la hauteur A-4
cm, puis la mesure de la base
B+4
cm et enfin de nouveau la hauteur A+4
cm.
On utilise donc Le rabot ROUGE pour les deux premières marques et le rabot BLEU pour la dernière
mesure.
On élimine ensuite les chutes provenant du façonnage et on obtient ainsi le tronçon en U.
Pour réaliser le “couvercle”, on coupe un côté du panneau avec une lame. On coupe ensuite à partir
de ce morceau avec le rabot BLEU une section de panneau de largueur égale à celle du morceau B-4
et de longueur égale à la longueur du conduit.
On élimine ensuite la dernière chute et on réalise le tronçon par l’assemblage entre le U et le
“couvercle”.
