L
’optimisation de la consommation de produits par l’emploi des chutes ou le besoin de fabriquer des
conduits de grande taille nous orientera vers la forme la plus logique pour la construction du conduit.
Le tracé et la coupe doivent être faits sur la face intérieur du panneau et à partir du bord femelle.
2.1
FABRICA
TION D’UN CONDUIT DROIT D’UNE PIÈCE
A) SANS RÈGLE-ÉQUERRE
Pour confectionner un conduit droit d’une pièce sans utiliser de règle-équerre, on inscrit les dimen-
sions du conduit aux deux extrémités du panneau. En tenant compte de ce que “consomment” les
lames et en commençant par la gauche, on calcule les repères de la façon suivante
: A-4 / B+4 / A+4 /
B+4
cm. Par exemple, pour un conduit de 30
cm x 20
cm, on inscrira depuis le côté gauche du pan-
neau les mesures suivantes
: 26
cm / 50
cm / 84
cm / 108
cm.
Une fois ces mesures prises, on pose une règle qui nous servira de guide sur les points indiqués et on passe
le RABOT ROUGE sur les trois premières mesures (p.e. 26
cm, 50
cm et 84
cm). Pour la dernière mesure
(108
cm), on passe le RABOT BLEU qui laisse une languette de 4
cm de revêtement, indépendamment de
la section choisie, pour permettre l’assemblage du tronçon par recouvrement de l’aluminium extérieur
.
À l’aide d’un couteau, on vient séparer le tronçon plan ainsi réalisé en découpant tout au long du
panneau au niveau de la partie le plus à droite de la dernière coupe.
On retire les chutes puis on ôte la laine encore présente sur le débord droit afin de réaliser la lan-
guette d’assemblage.
Si toute la largeur du panneau (1,19
m) a été utilisée, le tronçon obtenu présentera à ses extrémités
un bord mâle et un bord femelle. Si ce n’est pas le cas, il faudra recréer ces parties mâle/femelle, uti-
lisant pour ce faire, le RABOT NOIR.
Il ne reste plus alors qu’à mettre en forme notre tronçon en le maintenant avec une première bande
aluminium auto-adhésive puis d’assurer la fixation définitive par agrafage de la languette et pose de
la bande aluminium longitudinale à cheval sur la languette et la partie courante du panneau.
B) AVEC LA RÈGLE-ÉQUERRE (recommandée)
La seule différence avec la méthode précédente réside dans les mesures pour le façonnage du conduit.
Dans ce cas, il n’est pas nécessaire d’établir des repères de chaque côté du panneau ni de tenir compte
des baisses ou augmentations liées à la largeur des rabots (la règle-équerre y pourvoit). Il suffit sim-
plement d’utiliser comme repère de mesure, l’arête droite de la dernière coupe, et de positionner la
règle par lecture directe de la dimension de la section intérieure souhaitée. La première mesure sera
prise depuis le bord gauche du panneau. On utilise donc le RABOT ROUGE pour les trois premières
mesures et le RABOT BLEU pour la dernière mesure.
10

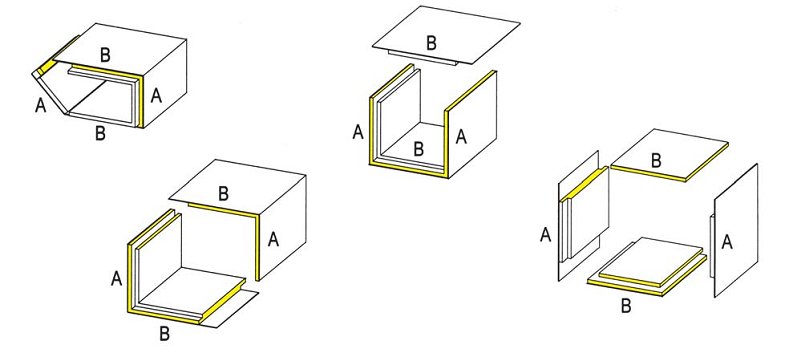

Conduit
en une seule
pièce
Pièce en U et
“couvercle”
Conduit en
quatre pièces
Conduit en deux
pièces en L
