1.4
JONCTION TRANSVERSALE DES ELEMENTS
L’union transversale des différents tronçons se fait par
emboîtement de leurs extrémités “mâles” et “femelles”
plus généralement appelées feuillures. À cet endroit, la
densité de la laine de verre est très supérieure, ce qui aug-
mente la rigidité de la connexion et améliore l’assem
-
blage. Puis, l'union se fait par agrafage de la languette
extérieure et pose de la bande aluminium.
Pour l’assemblage de deux tronçons entre eux, l’orientation
des agrafes sera de 90° soit à cheval sur les deux extrémités.
Consommation
: Environ 25 agrafes par mètre linéaire.
SYSTÈME CLIMAVER A2
L’originalité du système
CLIMAVER A2
réside dans
l’association du
rebordement
exclusif de l’aluminium
intérieur sur le bord “femelle” et l’adoption de profilés
aluminium assurant le recouvrement des découpes lon-
gitudinales du panneau. La superficie intérieure du
conduit est ainsi entièrement revêtue d’aluminium,
garantissant une qualité de l’air et une rigidité inégalée
en panneau gaine.

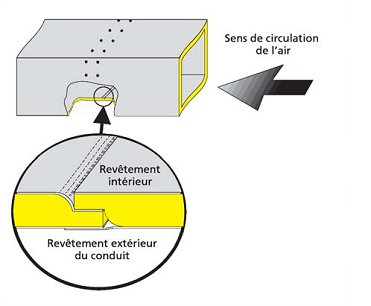

Il est très important lors de la mise en place des tron-
çons de bien respecter le sens de circulation de l’air
comme indiqué sur le schéma.
Nous allons ensuite décrire comment réaliser les diffé-
rentes parties qui composent le réseau de conduits
: tron-
çons droits, coudes, réductions et ramifications. Deux
méthodes sont expliquées
: celle dite du
“TRONÇON
DROIT”
ou celle
“PAR RECOUVREMENT”
.
2
CONCEPTION D’UN TRONÇON DROIT
Avec les Rabots
CLIMAVER
et la Règle-équerre
CLIMAVER
, la fabrication est simplifiée car il n’est plus
nécessaire de mesurer et marquer les côtés des panneaux. L’obtention des cotes à réaliser se fait par
lecture directe sur la partie graduée située au bas de la
Règle-équerre
.
Les tronçons droits sont des éléments de base pour fabriquer les différentes pièces du réseau de
conduits en utilisant la
MÉTHODE DES TRONÇONS DROITS
, méthode la plus rapide et la plus simple.
Les schémas suivants montrent les différentes façons de fabriquer un conduit droit en fonction de la
taille des panneaux disponibles et de la section du tronçon à élaborer
.
G
U
I
D
E
D
’
I
N
S
T
A
L
L
A
T
I
O
N
D
U
S
Y
S
T
È
M
E
D
E
C
O
N
D
U
I
T
S
A
É
R
A
U
L
I
Q
U
E
S
A
U
T
O
P
O
R
T
E
U
R
S
C
L
I
M
A
V
E
R
9
revêtement intérieur
ALU rebordé du Climaver A2
