Cette ligne
r
correspond au point de jonction des deux ramifications. À partir de cette ligne et en tra-
çant de chaque côté deux droites d’inclinaison 22,5°, on obtient les mesures x et y qui sont reportées
sur les deux ramifications.
Une fois les mesures
x
et
y
rapportées en 2 droites d’inclinaison 22,5° sur chaque ramification, on unit
les points intérieurs en traçant 2 droites d’inclinaison 45° aux extrémités des ramifications, obtenant
ainsi respectivement les mesures
i
et
j
.

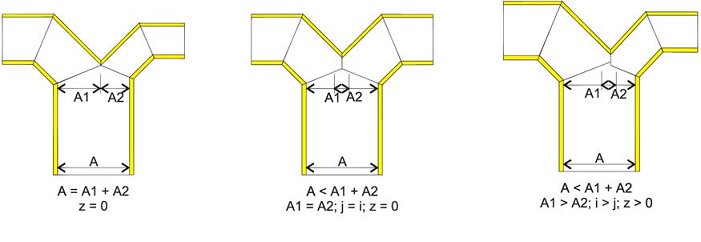

La différence entre ces mesures, appelée z, doit être reportée
sur le conduit principal comme point de séparation entre les coupes droites d’inclinaison 22,5° qui
liera les ramifications.
On peut facilement vérifier que la somme des sections intérieures des ramifications est égale à la sec-
tion intérieure du conduit principal avec z égal à 0. Le bord des pièces du point de jonction des rami-
fications n’est que de 45°. Il est conseillé de réaliser d’abord cette coupe avant de faire les autres.
Comme pour les pièces précédentes, on dépose un filet de colle sur le pourtour intérieur des tranches
des différents éléments, puis on assemble. Il ne reste plus qu’à poser et lisser la bande aluminium.
3.2.2 Ramifications doubles par recouvrement
On prend un pantalon aux dimensions
suivantes
: coupe d’entrée A x B, C x
D pour la petite sortie et D x B pour la
grande sortie.
La bifurcation est composée de 2
recouvrements symétriques, de 2
enveloppants inférieurs, égaux et
d’un enveloppant supérieur composé
de 2 recouvrements de taille diffé-
rente.
Pour le pantalon, il faut utiliser les références du coude puisqu’il s’agit principalement du tracé des
coudes opposés de tailles différentes mais avec le même rayon intérieur. Ainsi, en suivant les indica-
tions du paragraphe 3.1.3.A, on obtient un coude avec une mesure d’entrée de C + 2 et une mesure
de sortie de C + 2 et la série de points
1-2-5-6-4 et 8
.
