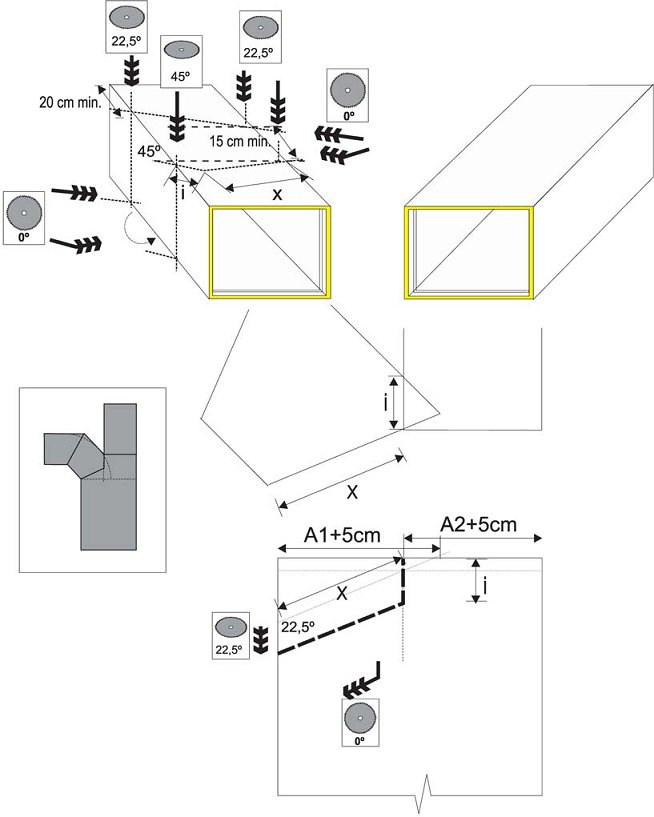

3.3.2 Ramifications en “r” par recouvrement
On utilise la ramification simple en “r” lorsqu’une partie du débit suit la direction initiale tandis que
la partie restante est déviée de 90°. Pour une bonne distribution de l’air
, la somme des sections de
sorties doit être inférieure ou égale à la section d’entrée.
Les dimensions des bouches sont les suivantes
: entrée (principale) A x B, sortie (recto, côté femelle)
D x B et C x B (ramification, femelle). On prend comme longueur de la ramification principale L cm.
22
rotation
à 180°
