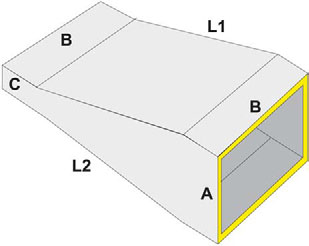

3.4.2 Réduction par deux faces en largeur
Il s’agit d’une réduction d’une seule dimension, pas-
sant d’une section d’entrée A x B à une autre section
C x B. Dans ce cas, à la différence de l’exemple précé-
dent, aucun des recouvrements ne reste plan.
De cette manière, on peut avoir des sorties centrées
par rapport à l’entrée. Dans le cas étudié, on obtien-
dra une sortie centrée si la valeur de “e” est égale à
“f”.
Cette pièce est composée de quatre parties.
Le tracé est très similaire à celui du paragraphe 3.4.1.2
bien qu’il n’y ait pas de recouvrements plans et que le
N° 2 a comme longueur X + L1 + X et le N° 3 comme
longueur X + L2 + X. Il ne faut pas oublier de réaliser
les entailles dans les deux recouvrements pour qu’ils
puissent correctement être pliés.
