– Tous les enveloppants (ou pièces avec pli) doivent avoir une coupe transversale avec un
angle fermé et un angle ouvert, afin d’éviter toute augmentation de longueur des enve-
loppants pour les plis. On compense cependant les mesures.
– On appelle “entaille intérieure” la coupe en biseau, avec extraction de la chute, faite à
l’intérieur du conduit et procurant un angle fermé.
– On appelle “entaille extérieure” la coupe en biseau avec extraction de la chute faite sur la
face externe du conduit et procurant un angle ouvert. Les parties ombragées qui apparais-
sent sur les figures correspondent aux entailles et marges.
– Tant que les longueurs des recouvrements et des pièces de base ne peuvent être obtenues
par une mesure directe sur la figure, il faut les calculer selon le théorème de Pythagore sui-
vant (longueur du tronçon et différence entre les hauteurs)
:

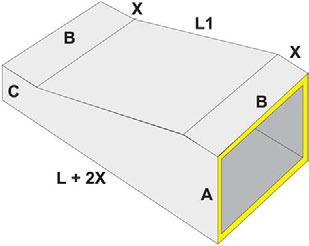

3.4.1 Réduction par une face
Il s’agit de passer d’une section A x B à une section
C x B en gardant trois faces planes. Le tracé se fait de
deux façons
: en U (+ couvercle) ou en quatre pièces.
3.4.1.1 Réduction par une face en U et recouvrement
Pour la construction, nous commencerons par la réa-
lisation du profilé en U pour un conduit droit de A x
B et d’une longueur X + L + X, selon les indications du
paragraphe 3.1.3.
Dans la partie supérieure du panneau, on note la
mesure C + 2 de la bouche de sortie à partir de la coupe
faite avec le rabot ROUGE, dans les ailes droite et
gauche. Pour les points ainsi obtenus, on trace deux
perpendiculaires au bord du panneau de X cm de lon-
gueur qui, comme précisé, sera au moins de 10
cm.
Quant à l’enveloppant, la largueur est de B + 12
cm et
la longueur de X + L1 + X où L1 s’obtient à partir de L
et de la différence de hauteurs, selon les explications données. Enfin, on fait une entaille intérieure
à X cm de l’entrée et une entaille extérieure (intérieure pour CLIMAVER 284) à X cm de la sortie. On
utilise le rabot BLEU pour la coupe et on laisse une marge correspondant au revêtement
extérieur.
G
U
I
D
E
D
’
I
N
S
T
A
L
L
A
T
I
O
N
D
U
S
Y
S
T
È
M
E
D
E
C
O
N
D
U
I
T
S
A
É
R
A
U
L
I
Q
U
E
S
A
U
T
O
P
O
R
T
E
U
R
S
C
L
I
M
A
V
E
R
25
Entaille extérieure
(intérieure pour le
Climaver 284)*
Entaille intérieure
* Ceci reste valable pour toutes les pièces
suivantes.
