Pour obtenir les pièces, on suit la méthode employée tout au long de ce manuel, en ajoutant 2
cm
de longueur sur les pièces des côtés de la réduction et 12
cm sur les recouvrements.
Dans ce cas, seule la pièce N°
2 n’est pas plane, et c’est donc sur cette pièce l’on doit appliquer le
théorème de Pythagore pour obtenir sa hauteur totale.

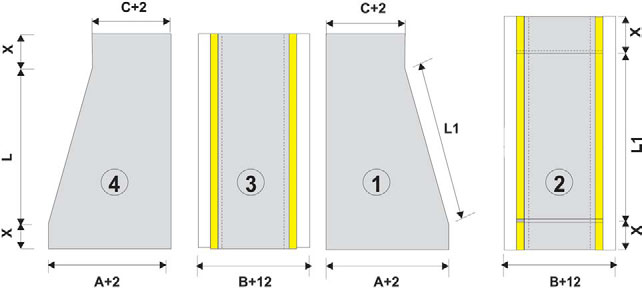

3.4.1.2 Réduction par une face en 4 pièces
Il est important de bien suivre l’ordre dans la fabrication des pièces pour minimiser les erreurs de
calcul soit
: En premier les pièces 1 et 4, puis la pièce N°
2 et enfin le recouvrement N°
3.
26
ligne guide pour rabot rouge
ligne guide pour rabot rouge
ligne guide pour rabot bleu
languette
ligne guide pour rabot bleu
languette
ligne guide pour rabot bleu
languette
entaille
extérieure
entaille
intérieure
