3.5.1 Ramification d’un conduit par une des quatre faces ou “piquage”
Bien que ce type de ramification ne soit pas conseillé, il peut être utile pour des connections à diffu-
seurs, grilles et autres éléments, de façon simple et rapide. La construction peut se faire par pièces

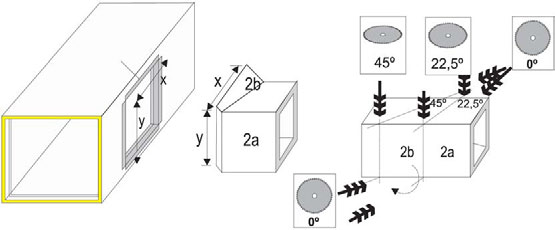

avec la méthode dite des “tronçons droits” ou bien par la méthode dite “en U et recouvrement”. Le
schéma suivant explique le tracé avec la méthode dite des “tronçons droits”.
Pour cela, on utilise le principe de la trappe de visite (voir paragraphe 7.7) en réalisant un cadre
d’une dimension x * y dans le conduit principal, grâce aux profilés en “h”. Il ne reste plus qu’à encas-
trer notre ramification dans la réservation ainsi faite, puis à poser et lisser la bande aluminium sur le
pourtour de la jonction.
3.5.2 Déviation
Il s’agit d’une pièce permettant d’éviter les obstacles qui pourraient se présenter sur le trajet d’un

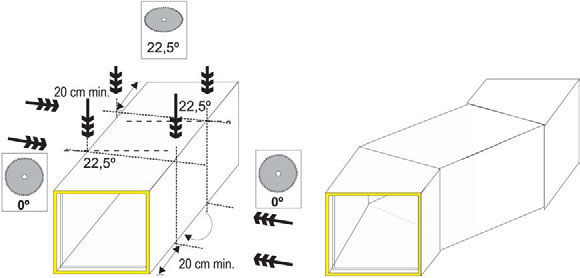

conduit droit. Le conduit conserve une section constante tout le long de sa trajectoire. Le schéma sui-
vant explique comment obtenir un tel tracé.
30
Profilé “h”
rotation
à 180°
rotation
à 180°
