RENFORTS POUR CONDUITS ET ASSEMBLAGES
6.1
RENFORTS EXTÉRIEURS TRANSVERSAUX EN “U” ET EN “T”
Les renforts extérieurs peuvent être de trois types
:
– en forme de U avec 80
mm de base et une hauteur comprise entre 25 et 50
mm
– en forme de T inversé composé par deux angulaires ou par un permanent, avec 80
mm de
base et une hauteur comprise entre 25 et 50
mm
– les épaisseurs nominales de tôle sont de 0,8
mm ou 1,2
mm. Les jonctions de profilés se font
par vis, rivet ou points de soudure
Les tableaux suivants permettent de calculer le nombre et le type de renfort, en fonction de la taille
du conduit et du niveau de pression de l’air au travail.
1 – Équerre support
2 – Ceinture de maintien réalisée à base
de profilé en U
3 – Vis
4 – Rondelle de 40
mm

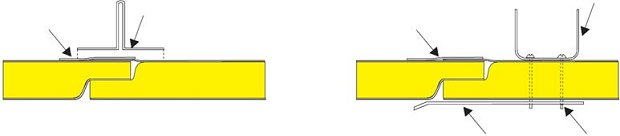

5 – Panneau CLIMAVER
Renfort en T
Renfort en U
Bande aluminium
Bande aluminium
Intérieur du conduit
Intérieur
du conduit
Platine de tôle
de 150 x 50
mm
Vis
PRESSION POSITIVE
PRESSION NÉGA
TIVE
