L
’ensemble des renforts pour les pressions positives et les pressions négatives permettant d’éviter la
déformation des conduits est un dispositif appelé antéflexion.
Il est important de bien noter la position correcte des tiges de renforts.
Pour les pressions positives, l’ensemble rondelle + tige se place sur la partie mâle du panneau au niveau
de la jonction des tronçons.
Pour les pressions négatives, l’ensemble rondelle + tige + entretoise se place sur la partie femelle du
panneau au niveau de la jonction des tronçons.
7
CONNEXIONS
7.1

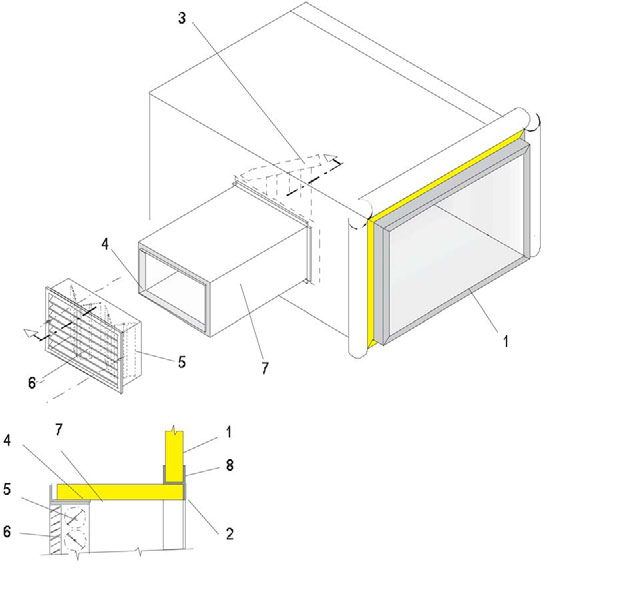

CONNEXION À UNE GRILLE DE SOUFFLAGE
38
1 – Conduit de la gamme Climaver
2 – Bande aluminium adhésive
3 – Déflecteur
4 – Cadre métallique
5 – Ailettes d’orientation du flux
6 – Grille
7 – Raccord en tronçon droit Climaver
8 – Cadre métallique type trappe de visite
pour piquage avec profilé type “h”
