3.4.3 Réduction par deux faces en hauteur et en largeur
Il s’agit d’une réduction des deux dimensions, passant
d’une section d’entrée A x B à une autre section C x D.
Cette pièce doit être composée de quatre parties. Dans
ce cas, on garde les deux faces 1 et 3 planes, puis on réa-
lise des entailles sur les recouvrements opposés 2 et 4.
Le procédé de construction est très similaire à celui des
pièces précédentes. Sa réalisation, faite à partir du

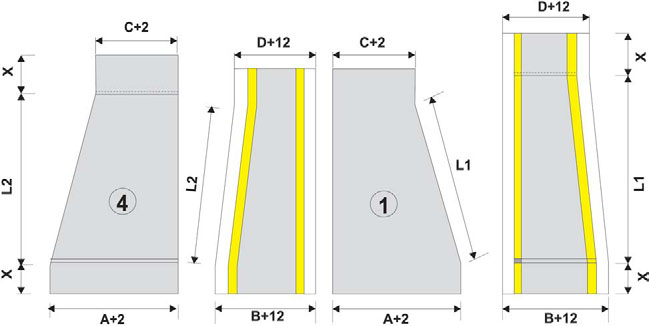

schéma ci-joint sur lequel se trouve le tracé de la pièce,
ne doit présenter aucune difficulté.
3.4.4 Réduction par trois faces
Il s’agit d’une réduction des deux dimensions de la
section d’entrée, passant de A x B à une autre section
C x D avec, à la seule différence de la figure précédente,
une seule face plane. Pour les 3 autres pièces qui doivent
être pliées et afin d’obtenir de bonnes performances, il
est nécessaire de réaliser des entailles extérieures et
intérieures.
28
entaille intérieure
entaille
extérieure
entaille intérieure
entaille
extérieure
entaille
extérieure
languette
languette
entaille intérieure
entaille
intérieure
entaille
extérieure
idem
idem
3
2
