Une mise en œuvre rapide
• Compatible avec toute
forme de charpente
et de couverture
• Absence de ponts
thermiques
• Une seule intervention
• Adaptation aux exigences
de chaque chantier en neuf
comme en rénovation
• Longévité de la charpente
assurée
• T
echniques spéciales
«climat de montagne»
L
’isolation en continu

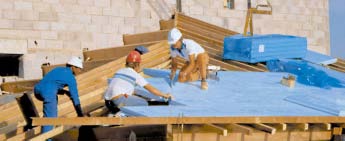

Ce système permet d’isoler en continu par l’extérieur des toitures inclinées. L
’ossature
supporte les éléments de couverture par l’intermédiaire des panneaux
Roofmate TG-X
, des
contre-liteaux et des liteaux.
Roofmate TG-X
fait l’objet d’un Avis Technique favorable.
Un système
pour tous les types
de couverture
La charpente est réalisée de manière
classique :
panne
(1)
-
chevron
(2)
.
Les sections de bois sont calculées en
fonction du poids de la couverture et
des surcharges climatiques locales.
L’
écran rigide
(3)
servant de plafond aux
pièces d’habitation est ensuite fixé. Il est
constitué
:
- soit de bois massif,
- soit d’un panneau de particules CTBH,
- soit d’un panneau contreplaqué CTBX,
- soit d’une plaque de plâtre hydrofuge
(Cahier des Charges particulier).
Il doit être conforme au «Guide de
l’isolation par l’intérieur des bâtiments
d’habitation du point de vue des risques
en cas d’incendie» Cahiers 3231 du CSTB.
Le support de couverture,
liteaux
(7)
ou voligeage est ensuite mis en œuvre
sur les contre-liteaux en se conformant
aux prescriptions propres à chaque type
de couverture.
Les contre-liteaux sont fixés par clouage
conformément aux règles CB 89.
La distance maximale des clous en partie
courante ne peut pas excéder 50 cm.
Pour plus de précision se référer à l’Avis
Technique.
Nota : dans l’Avis T
echnique figure des tableaux
de densité de clouage pour des entraxes
de chevrons de 0,45 m et de 0,90 m.
Distance (cm) entre clous pour
entraxe des chevrons
de 0,60 m.
Pente de
Charge descendante de neige normale (au sol) en daN/m
2
(1)
couverture
30
60
95
125
155
185
215
poids propre de la couverture et de son support en daN/m
2
P%
30
60
90
30
60
90
30
60
90
30
60
90
30
60
90
30
60
90
30
60
90
P
£
15 50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
15 < P
£
25 50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
45
40
45
40
35
25 < P
£
40 50
50
50
50
50
50
50
50
40
40
40
30
40
35
30
25
30
25
30
25
25
40 < P
£
60 50
50
50
50
50
40
50
40
30
30
30
30
30
30
25
25
25
20
20
20
20
60 < P
£
100
50
50
50
50
40
30
40
30
30
30
25
25
25
20
20
20
20
15
20
15
15
100 < P
£
173
50
50
40
50
40
30
40
30
30
30
25
25
30
25
20
25
20
20
20
20
15
(1) Charge de neige normale au sol telle que définie par l’additif N84 (Août 1987) aux Règles NV 65
Les
panneaux isolants
(4)
sont ensuite
fixés par des
contre-liteaux
(5)
dont la
hauteur doit permettre la ventilation de la
sous-face de la couverture.
La fixation de ces contre-liteaux est
assurée par des
clous torsadés
(6)
. Les
fixations doivent pénétrer de 60 mm
minimum dans le chevron.
La densité de fixations et la largeur
minimale des contre-liteaux sont définies
dans l’Avis T
echnique.
1
2
3
6
4
5
7
