CLIMLINER Roll G1
Climatización. Aislamiento interior de Conductos.

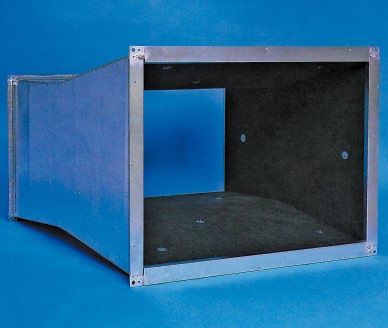

SISTEMA DE MONT
AJE EN CONDUCTOS DE CHAPA
CLIMLINER Roll G1
puede instalarse por medios mecánicos, o
bien por medio de un adhesivo de contacto.
Debido a las excelentes propiedades mecánicas del tejido
Neto
y a su unión
estructural a la lana de vidrio,
CLIMLINER Roll G1
puede manipularse y
cortarse con facilidad, sin riesgo de roturas en su manipulación.
•
Se fijan en el perímetro de los bordes transversales por
el interior del modulo de conducto mediante remaches,
perfiles en U de dimensiones 15x15x0,4 mm.
•
Se cortan las piezas de
CLIMLINER Roll G1
de las medidas de
cada uno de los 4 lados del modulo, aplicándole un adhesivo
de contacto distribuido en franjas y en los bordes laterales,
que coinciden con los ángulos de los lados del módulo.
•
Inmediatamente a la aplicación del adhesivo se colocan
las piezas de
CLIMLINER Roll G1
, introduciendo los bordes
trasversales en los perfiles en U y presionando sobre el
conducto.
•
Para ciertas dimensiones de los lados del conducto además
de fijarse el material aislante con adhesivo y el sistema
descrito en la Fig. 1, se recomienda la colocación de una o
dos “líneas” de anclaje. Más información en la ficha técnica.
CERTIFICADOS Y UTILIZACIÓN
Aislante térmico
Producto
Certificado
DESCRIPCIÓN
Manta de lana mineral
Arena
, revestida con un tejido de
vidrio color negro, tejido
Neto
.
APLICACIÓN
Aislamiento térmico y acústico, especialmente esta última
característica, para el interior de conductos metálicos para la
distribución de aire en climatización.
PROPIEDADES TÉCNICAS
Características técnicas según normativa
En este apartado se recogen las características técnicas
requeridas en las normas de referencia: EN 14303,
EN ISO 354, RITE.
Propiedades
Unidades
Valores
Conductividad
térmica (
h
D
)
10°C
W/(m
· K)
0,032
20°C
0,034
40°C
0,037
60°C
0,040
Reacción al fuego
Euroclase
A2-s1, d0
Resistencia al flujo
de aire
kPa · s/m
2
>5
Absorción
acústica
Frecuencia (Hz)
125
250
500
1000
2000
esp. 25 mm
0,05
0,25
0,50
0,75
0,90
esp. 40 mm
0,10
0,45
0,90
1,00
0,95
Condiciones de trabajo
No se recomienda el empleo de este material para
temperaturas del aire distribuido superiores a 120 ˚C
PRESENTACIÓN
Espesor
(mm)
Largo
(m)
Ancho
(m)
m
2
/bulto
m
2
/palé
m
2
/camión
25
20,00
1,20
24,00
288,00
5.184
40
10,00
1,20
12,00
144,00
2.592
VENT
AJAS
•
Facilidad y rapidez de instalación.
•
No desprende polvo.
•
Mantiene sus propiedades en todo el proceso de instalación.
•
No es medio adecuado para el desarrollo de microorganismos.
•
Químicamente inerte y respetuoso con el medio ambiente.
•
Promueve el ahorro y la eficiencia energética.
AISLAMIENTO DE CONDUCTOS DE CHAPA CON “CLIMLINER Roll G1”
COLOCACIÓN DEL MATERIAL AISLANTE POR EL INTERIOR DEL CONDUCTO
-Sección longitudinal conducto-
-Sección transversal conducto-
1
1
5
2
2
3
3
4
3
2
2
1
1
1 - Conducto.
2 - Perfiles en U para colocación del aislamiento, fijados
al conducto con remaches.
- Dimensiones: 15x15x0,4 mm., para CLIMLINER Roll G1 15.
- Dimensiones: 25x15x0,4 mm., para CLIMLINER Roll G1 25.
3 - Paneles CLIMLINER Roll G1 15 ó CLIMLINER Roll G1 25.
4 - Perfil “vaina deslizante”, para la unión de tramos de conductos
(unión transversal).
5 - Unión longitudinal con “cierre clip”.
.
Figura 1
Información referente a
almacenamiento, transporte
e instalación, consultar:
www.isover.es/utilizacion
www.isover
.es
+34 901 33 22 11
